龙门倒挂焊接工作站：大型构件焊接的空间效能革命

在重型机械、压力容器、风电装备等大型构件制造领域，焊接作业长期面临着 "工件庞大、焊缝复杂、精度难控" 的三重挑战。龙门倒挂焊接工作站凭借独特的空间布局与技术设计，正在重塑大型结构件的焊接模式。

这种将焊接执行系统悬挂于门式框架之上的创新架构，不仅解决了传统地面焊接设备的作业范围局限，更通过刚性结构与智能控制的结合，实现了超大尺寸工件的高效、精准焊接，成为焊接自动化工厂处理重型构件的核心装备。

一、龙门倒挂焊接工作站的核心特点

龙门倒挂焊接工作站的技术特性源于对大型构件焊接需求的深度适配，其结构设计与功能配置均围绕 "大空间、高精度、强负载" 三大核心目标展开。

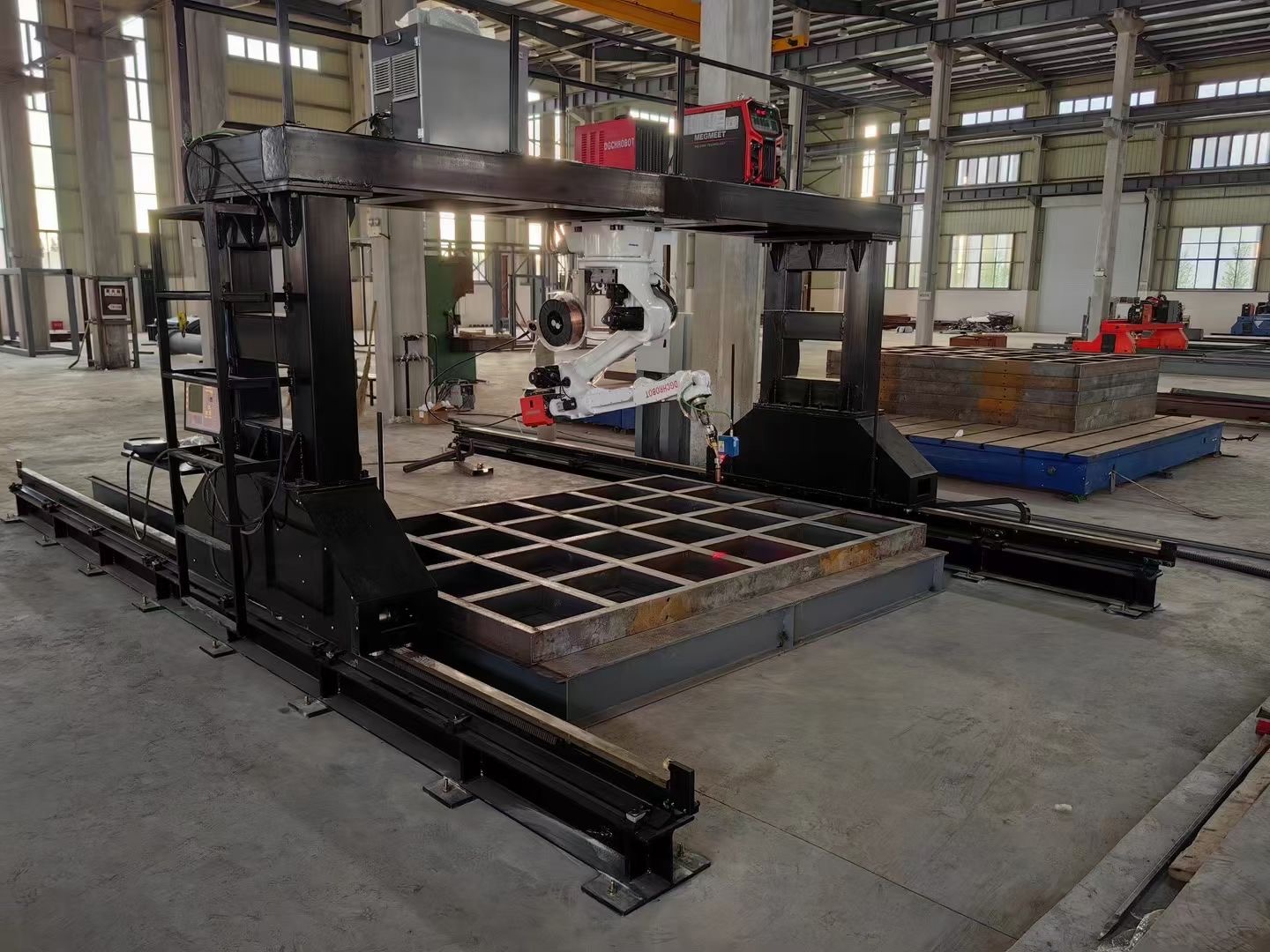

门式框架的刚性优势构成了工作站的基础性能保障。采用整体焊接的箱型横梁与导轨立柱，配合高精度磨削加工的导轨面，使系统静态刚度达到 200N/μm 以上，远高于关节机器人的 50-80N/μm。这种超强刚性在焊接厚板（≥20mm）时体现得尤为明显 —— 当焊枪承受电弧反作用力或接触工件时，位移量可控制在 0.03mm 以内，确保多层多道焊的熔深一致性。某风电塔筒法兰焊接工作站的实测数据显示，连续焊接 30 层后，累积轨迹偏差仍小于 0.1mm，满足塔筒对接的密封性能要求。

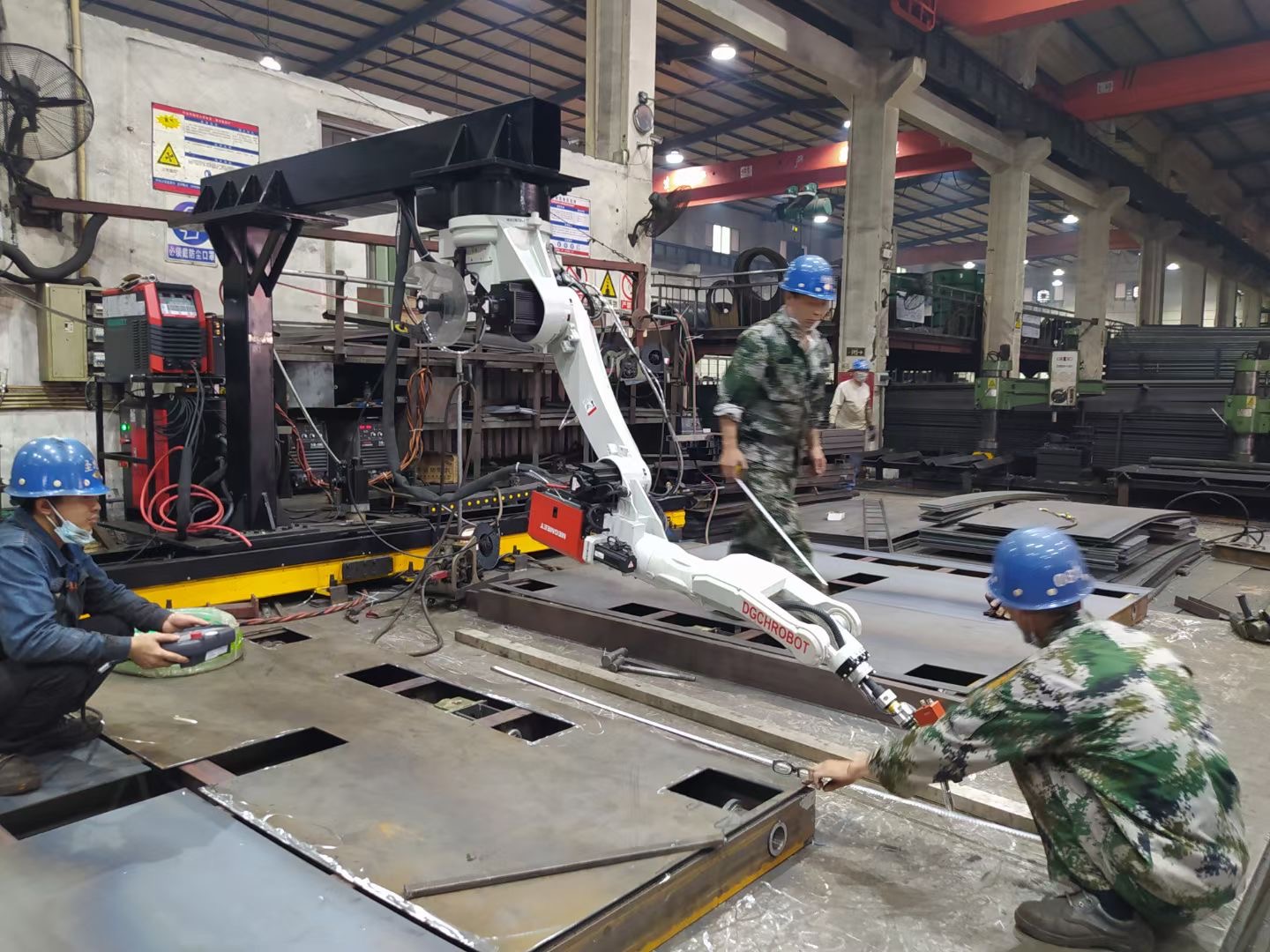

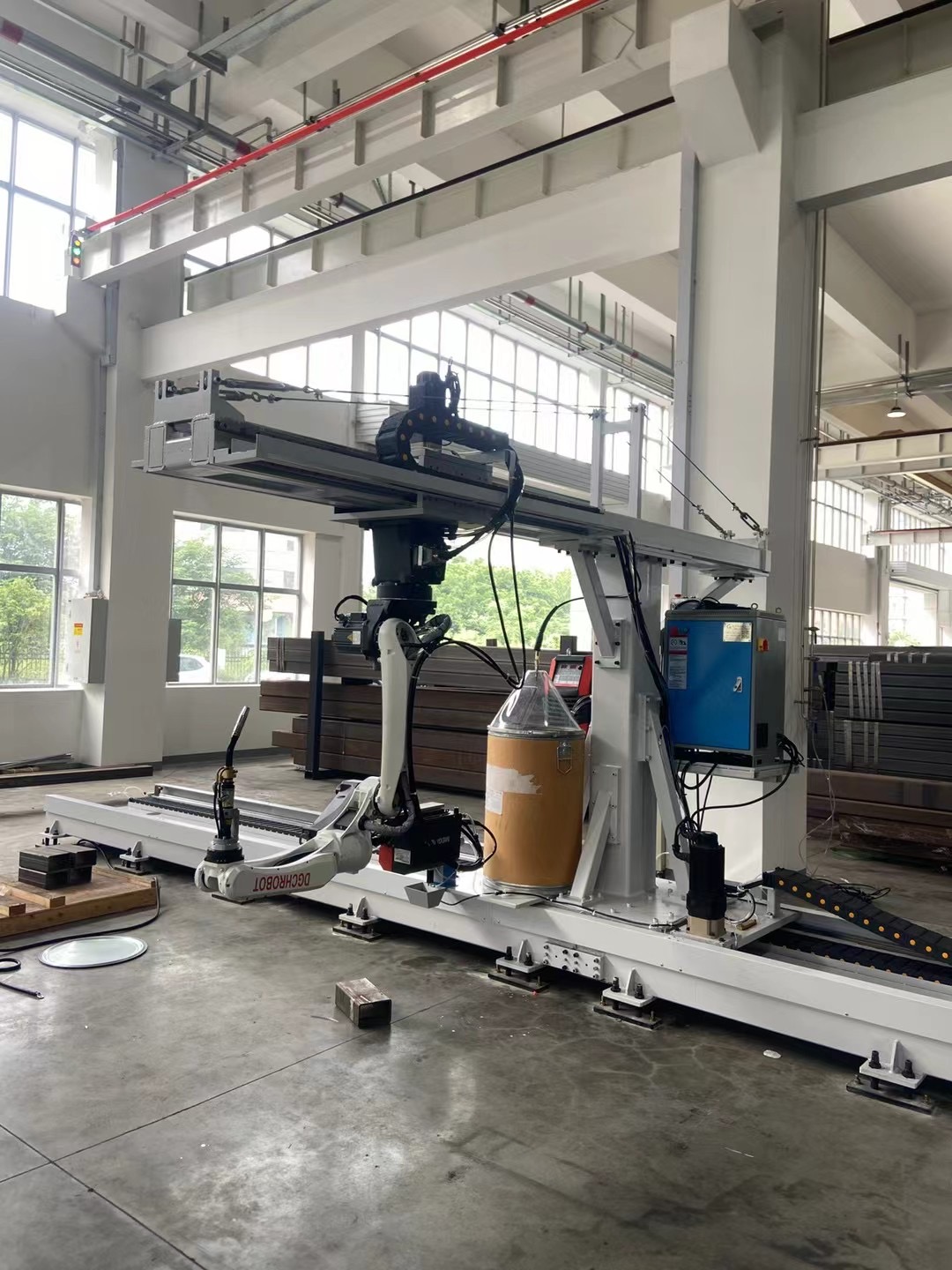

倒挂式布局的空间效能彻底打破了传统焊接设备的作业边界。焊接机器人或焊枪通过悬挂滑块与横梁连接，可实现 X 轴（横梁方向）8-30 米、Y 轴（立柱方向）3-10 米、Z 轴（垂直方向）1-3 米的超大行程覆盖，配合 ±360° 旋转的焊枪摆角，能轻松完成大型工件的立体焊缝焊接。与地面轨道机器人相比，倒挂设计节省了 50% 以上的地面空间，且避免了工件翻转导致的装夹误差 —— 在工程机械车架焊接中，传统翻转焊接需 3-4 次装夹，而龙门倒挂工作站可一次装夹完成所有焊缝，装夹时间缩短 70%。

多轴协同与模块化配置赋予工作站极强的场景适应性。标准配置包含 2-4 个独立焊接单元，每个单元搭载 6 轴机械臂与专用焊枪（MIG/MAG、埋弧焊等），通过总线式控制系统实现多单元的轨迹同步与节拍协调。针对曲面构件（如压力容器封头），可加装激光跟踪传感器（响应速度≤0.1ms），实时修正焊枪姿态以补偿工件椭圆度误差；对于厚板焊接，集成的电弧电压反馈系统能自动调节送丝速度与焊接电流，确保熔池深度稳定在板厚的 40%-50%。某重型卡车车架生产线通过 4 单元协同作业，实现了 8 条纵焊缝的同步焊接，单件焊接时间从 45 分钟压缩至 18 分钟。

智能化过程管控系统构建了全流程质量屏障。工作站配备的红外热像仪可实时采集焊接区域温度场分布（采样率 50Hz），当检测到局部过热（超过材料相变温度 10%）时，自动降低焊接电流；视觉检测系统则通过高速相机（1000 帧 / 秒）捕捉熔池形态，结合深度学习算法识别未熔合、咬边等缺陷，识别准确率达 98.7%。所有焊接参数（电流、电压、速度、温度）均实时存储至本地服务器，支持与 MES 系统对接，实现 "焊接过程可追溯、缺陷原因可反推" 的数字化管理。

二、龙门倒挂焊接工作站的应用优势

在大型构件制造场景中，龙门倒挂焊接工作站的技术特点转化为显著的生产优势，从效率、质量、成本等维度推动制造模式升级。

生产效率的跃升源于空间利用率与作业连续性的双重提升。在风电塔筒焊接中，传统滚轮架配合地面机器人的模式，单班产量约 8-10 节，而龙门倒挂工作站通过双焊枪对称焊接与不间断作业，单班产量可达 15-18 节，效率提升 80% 以上。更重要的是，超大行程覆盖减少了工件转运次数 —— 在船舶分段焊接中，采用龙门倒挂工作站后，分段之间的转运次数从 6 次降至 1 次，物流时间缩短 85%，大幅降低了在制品库存。

焊接质量的稳定性解决了大型构件的一致性难题。由于门式框架的高刚性与轨迹精度控制，厚板焊接的焊道偏移量可控制在 0.5mm 以内，远低于行业标准的 2mm 要求。在核电压力容器焊接中，通过多单元协同的埋弧焊工艺，焊缝的探伤合格率从人工焊接的 82% 提升至 99.6%，彻底消除了传统焊接中因人为操作差异导致的质量波动。某工程机械企业的测试数据显示，采用龙门倒挂工作站后，车架焊接的尺寸精度（对角线偏差）从 ±3mm 优化至 ±1mm，后续装配的螺栓孔对齐率提升至 100%。

柔性化生产能力使工作站能够适应多品种制造需求。通过参数化程序库存储不同工件的焊接轨迹与工艺参数，更换产品时仅需调用对应程序并调整夹具定位块，换型时间可控制在 1-2 小时内。在铁路货车制造中，同一工作站可兼容棚车、罐车、平车等不同车型的底架焊接，无需改造核心设备；针对小批量定制化产品（如特种压力容器），离线编程系统可通过 3D 模型自动生成焊接路径，编程时间缩短 60%，大幅降低了定制化生产的技术门槛。

人机协作安全性的提升重构了大型构件焊接的作业环境。工作站采用全封闭焊接区域设计，配合高效烟尘净化系统（风量 2000m³/h），将焊接烟尘浓度控制在 2mg/m³ 以下，符合 GBZ 2.1-2019 职业健康标准。操作人员通过远程控制台完成参数设置与监控，避免了直接暴露于弧光与烟尘环境，在某重型机械工厂的应用中，焊工职业病发病率下降 90%，同时劳动强度显著降低。

三、典型应用场景与技术演进

龙门倒挂焊接工作站在不同行业的应用呈现出差异化的技术侧重。在风电装备领域，针对塔筒与法兰的环缝焊接，工作站集成了双丝埋弧焊系统，焊接速度达 1.2m/min，且通过层间温度监控避免了冷裂纹产生；工程机械行业则聚焦车架的纵横梁焊接，采用 4 单元协同 MIG 焊工艺，实现了 8mm 厚高强钢的无飞溅焊接；在核电设备制造中，工作站搭载窄间隙 TIG 焊枪，配合伺服送丝机构，完成了 60mm 厚不锈钢筒体的一次成形焊接，焊后变形量≤0.5mm/m。

未来，龙门倒挂焊接工作站将向三个方向演进：一是 "数字孪生 + 实时优化"，通过建立焊接过程的虚拟仿真模型，实现焊接参数的动态寻优，该技术可使厚板焊接的缺陷率再降 30%；二是 "轻量化与高速化"，采用碳纤维复合材料横梁，在保持刚性的同时降低运动惯性，使 X 轴移动速度从 60m/min 提升至 100m/min；三是 "多能场协同"，集成激光 - 电弧复合热源，解决高反光材料（如铝合金）的焊接难题，目前该技术已在船舶铝合金上层建筑焊接中试用，焊接效率提升 40%。

在大型装备制造智能化转型的进程中，龙门倒挂焊接工作站正成为连接单件小批与批量生产的关键节点。它通过超大空间覆盖与高精度控制的结合，既满足了大型构件的焊接需求，又保留了自动化生产的柔性与效率，为风电、核电、工程机械等战略产业提供了核心制造能力，推动重型制造业向 "高效、精准、绿色" 的方向迈进。
